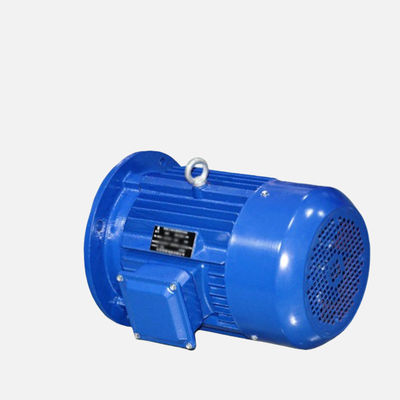

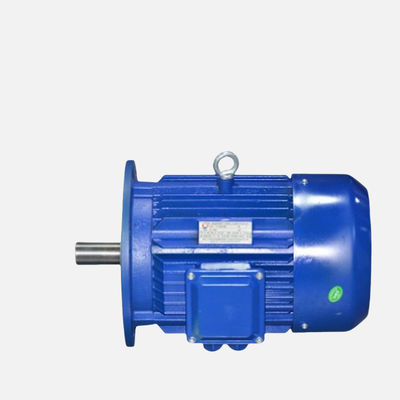

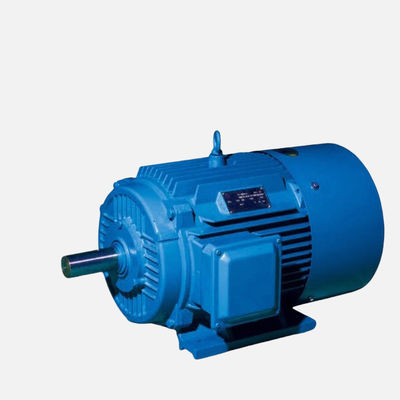

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW)

  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP series（1.5~11KW）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP series（1.5~11KW）
  • Permanent Magnet Low Voltage Synchronous Motor(PMSM) HCP series（1.5~11KW）
Luogo di origine Cina
Marca HC
Certificazione CCC CE
Numero di modello HCP S/M/L (1,5-11kw)
Quantità di ordine minimo 10 PCS
Prezzo negotiable
Imballaggi particolari Dal cartone dell'aria di /By del pallet del mare/dall'imballaggio preciso
Tempi di consegna 25 giorni
Termini di pagamento L/C, T/T
Capacità di alimentazione 30K PCS/Month

Contattatemi per campioni e buoni.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo di prodotto Motore elettrico senza spazzola Industria delle applicazioni Petrochimico, estrazione mineraria, energia elettrica
Applicazione Mulino, fan, pompe, compressori, espulsori, macchine della cinghia Modelli Serie a magnete permanente di conversione di frequenza di HCP
Classe di protezione IP54/IP55 Livello di isolamento F
Potenza nominale 1.1~11KW Velocità nominale 750r~3000r
Tensione nominale 380 (V) o su ordinazione
Evidenziare

Motore elettrico PMSMipm

,

motore elettrico ipm 1

,

5 kW
Lasciate un messaggio
Descrizione di prodotto

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1.1~11KW)



Descrizione



La fabbrica è un partner strategico dell'Istituto di controllo elettromeccanico di precisione di Pechino sotto la China Aerospace Science and Technology Corporation.

La fabbrica è stata combinata con la produzione, l'istruzione e la ricerca della China Aerospace, l'Istituto di ingegneria elettrica dell'Accademia cinese delle scienze e altre unità correlate,e si affida pienamente alle forti capacità di ricerca e sviluppo delle attrezzature di China Aerospace per garantire le eccellenti prestazioni dei prodotti, di qualità stabile e affidabile.


1. materiale



La bobina dello statore di questa serie di prodotti adotta una bobina di rame puro di alta qualità e il rotore adotta un magnete permanente a terre rare NdFeB sinterizzato, elevata selezione del materiale standard,e lunga durata del prodotto;


2. Progettazione



progettazione della struttura del motore ultraleggera, ultrasottile e compatta, elevata densità di potenza (24nm/kg, 5,8kw/kg), piccole dimensioni, maggiore efficienza e più ampio raggio di funzionamento economico,con effetto di risparmio energetico significativo;


3. Processo



Lo scheletro dello statore adotta il materiale PEEK con elevata resistenza e elevate caratteristiche di isolamento, il materiale epossidico di riempimento e confezionamento, che adotta elevata resistenza e elevata conduttività termica,riempimento e tenuta per risolvere le esigenze di fissaggio e raffreddamento, il nucleo di ferro adotta elevata permeabilità magnetica e materiale in lega amorfa a bassa perdita, l'avvolgimento adotta lo stampaggio centralizzato a spirale, avvolgimento in più fasi, materiale SMC e fissazione magnetica permanente,e adotta il processo di scarpe a palo magnetico e la tecnologia di protezione dalla demagnetizzazione per garantire la stabilità e l'affidabilità del prodotto.





Prestazioni
Per i parametri specifici di questa serie di prodotti si rimanda alla tabella seguente:



Modello di motore Potenza nominale Corrente nominale Velocità nominale Efficienza Fattore di potenza Torsione di stazionamento Corrente di stagnazione Torsione di estrazione Peso
KW 380V/A r/min n% COSØ N.M. A N.M. kg
HCP90S-2 1.5 2.8 3000 88 ≥ 0.95 3.1 7 2 23
HCP90L-2 2.2 4 3000 89.7 ≥ 0.95 3.1 7 2 26.5
HCP100L-2 3 5.4 3000 89.7 ≥ 0.95 3.1 7.5 2 34
HCP112M-2 4 7.2 3000 90.7 ≥ 0.95 3.1 7.5 2 41
HCP132S-2 5.5 9.8 3000 92 ≥ 0.95 3.1 7.5 2 60
HCP132M-2 7.5 13.2 3000 92.5 ≥ 0.95 3.1 7.5 2 63
HCP160M-2 11 19.3 3000 93.5 ≥ 0.95 3 7.5 2 109
HCP160L-2 15 26 3000 93.8 ≥ 0.95 3 7.5 2 119
HCP180M-2 22 38 3000 94.7 ≥ 0.95 3 7.5 1.8 173
HCP180M-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 186
HCP180L-2 37 63.8 3000 95.3 ≥ 0.95 3 7.5 1.8 218
HCP200L-2 30 51.3 3000 95 ≥ 0.95 3 7.5 1.8 225
HCP200L-2 37 63.5 3000 95.2 ≥ 0.95 3 7.5 1.8 245
HCP200L-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 265
HCP225S-2 45 76.5 3000 95.6 ≥ 0.95 3 7.5 1.8 306
HCP225M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 340
HCP250M-2 55 94 3000 95.8 ≥ 0.95 3 7.5 1.8 385
HCP280S-2 75 128 3000 96 ≥ 0.95 3 7.5 1.8 518
HCP280M-2 90 153.3 3000 96.1 ≥ 0.95 3 7.5 1.8 550
HCP315S-2 110 187.3 3000 96.2 ≥ 0.95 2.9 7.1 1.8 932
HCP315M-2 132 225 3000 96.2 ≥ 0.95 2.9 7.1 1.6 982
HCP315L-2 160 272 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1100
HCP315L-2 180 306 3000 96.5 ≥ 0.95 2.9 7.1 1.6 1180
HCP315L-2 200 340 3000 96.6 ≥ 0.95 2.9 7.1 1.6 1280
HCP355M-2 250 426 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1720
HCP355L-2 315 533 3000 96.8 ≥ 0.95 2.9 7.1 1.6 1980



Modello di motore Potenza nominale Corrente nominale Velocità nominale Efficienza Fattore di potenza Torsione di stazionamento Corrente di stagnazione Torsione di estrazione Peso
KW 380V/A r/min n% COSØ N.M. A N.M. kg
HCP90S-4 1.1 2.05 1500 88 ≥ 0.95 3.1 7 2 23
HCP90L-4 1.5 2.78 1500 88.5 ≥ 0.95 3.1 7 2 27.5
HCP100L-4 2.2 3.98 1500 90.2 ≥ 0.95 3.1 7.0 2 35
HCP100L-4 3.0 5.4 1500 90.7 ≥ 0.95 3.1 7.0 2 40
HCP112M-4 4.0 7.2 1500 91 ≥ 0.95 3.1 7.0 2 45
HCP132S-4 5.5 9.7 1500 92.6 ≥ 0.95 3.1 7.0 2 63
HCP132M-4 7.5 13.2 1500 93.0 ≥ 0.95 3 7.0 2 75
HCP160M-4 11.0 19.3 1500 94.0 ≥ 0.95 3 7.5 2 115
HCP160L-4 15.0 26 1500 94.3 ≥ 0.95 3 7.5 1.8 135
HCP180M-4 18.5 32 1500 95 ≥ 0.95 3 7.5 1.8 172
HCP180L-4 22.0 38 1500 95.2 ≥ 0.95 3 7.5 1.8 185
HCP200L-4 30.0 51.6 1500 95 ≥ 0.95 3 7.2 1.8 235
HCP225S-4 37.0 63.5 1500 95.8 ≥ 0.95 3 7.2 1.8 300
HCP225M-4 45.0 77 1500 96.1 ≥ 0.95 3 7.2 1.8 330
HCP250M-4 55.0 94 1500 96.3 ≥ 0.95 3 7.2 1.8 410
HCP250M-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 438
HCP280S-4 75.0 128 1500 96.5 ≥ 0.95 3 7.2 1.8 518
HCP280M-4 90.0 153 1500 97 ≥ 0.95 3 7.2 1.8 608
HCP280M-4 110.0 187.2 1500 96.7 ≥ 0.95 3 7.2 1.8 650
HCP280M-4 132.0 223 1500 96.8 ≥ 0.95 2.9 7.2 1.8 370
HCP315S-4 110.0 187.2 1500 96.7 ≥ 0.95 2.9 6.9 1.6 935
HCP315L-4 160.0 272 1500 96.8 ≥ 0.95 2.9 6.9 1.6 1100
HCP315L-4 200.0 340 1500 96.9 ≥ 0.95 2.9 6.9 1.6 1350
HCP355M-4 250.0 423 1500 97.0 ≥ 0.95 2.9 6.9 1.6 1900
HCP355L-4 355.0 602 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2100
HCP355L-4 400.0 678 1500 97.1 ≥ 0.95 2.9 6.9 1.6 2300



Modello di motore Potenza nominale Corrente nominale Velocità nominale Efficienza Fattore di potenza Torsione di stazionamento Corrente di stagnazione Torsione di estrazione Peso
KW 380V/A r/min n% COSØ N.M. A N.M. kg
HCP90S-6 0.75 1.4 1000 87.2 ≥ 0.95 3.1 5.5 2 24
HCP90L-6 1.1 2.03 1000 88.7 ≥ 0.95 3.1 5.5 2 26
HCP100L-6 1.5 2.73 1000 89.8 ≥ 0.95 3.1 6.5 2 35
HCP112M-6 2.2 3.97 1000 91 ≥ 0.95 3.1 6.5 2 40
HCP132S-6 3 5.37 1000 92 ≥ 0.95 3.1 6.5 2 60
HCP132M-6 4 7.08 1000 92.8 ≥ 0.95 3.1 6.5 2 75
HCP132M-6 5.5 9.68 1000 93.5 ≥ 0.95 3.1 6.5 2 78
HCP160M-6 7.5 13 1000 94.2 ≥ 0.95 3 6.5 2 110
HCP160L-6 11 19 1000 94.7 ≥ 0.95 3 6.5 2 135
HCP180L-6 15 25.8 1000 95.1 ≥ 0.95 3 7 2 175
HCP200L-6 18.5 31.8 1000 95.5 ≥ 0.95 3 7 1.8 220
HCP200L-6 22 37.8 1000 95.8 ≥ 0.95 3 7 1.8 230
HCP225M-6 30 51.3 1000 96.2 ≥ 0.95 2.9 7 1.8 280
HCP250M-6 37 63.2 1000 96.3 ≥ 0.95 2.9 7 1.8 380
HCP280S-6 45 76.8 1000 96.4 ≥ 0.95 2.9 7 1.8 480
HCP280M-6 55 93.8 1000 96.5 ≥ 0.95 2.9 7 1.8 550
HCP315S-6 75 128 1000 96.5 ≥ 0.95 2.8 6.7 1.6 870
HCP315M-6 90 153 1000 96.5 ≥ 0.95 2.8 6.7 1.6 950
HCP315L-6 110 187 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1130
HCP315L-6 132 223 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1190
HCP355M-6 160 263 1000 96.6 ≥ 0.95 2.8 6.7 1.6 1720
HCP355M-6 200 340 1000 96.7 ≥ 0.95 2.8 6.7 1.6 1900
HCP355L-6 250 425 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2000
HCP355L-6 315 536 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2200
HCP355L-6 375 637 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2300
HCP355L-6 400 680 1000 96.7 ≥ 0.95 2.8 6.7 1.6 2450



Modello di motore Potenza nominale Corrente nominale Velocità nominale Efficienza Fattore di potenza Torsione di stazionamento Corrente di stagnazione Torsione di estrazione Peso
KW 380V/A r/min n% COSØ N.M. A N.M. kg
HCP112M-8 1.5 2.74 750 90 ≥ 0.95 3.1 6 2 43
HCP132S-8 2.2 4 750 90.4 ≥ 0.95 3.1 6 2 60
HCP132M-8 3 5.3 750 91.5 ≥ 0.95 3.1 6 2 75
HCP160M-8 4 7.1 750 92.3 ≥ 0.95 3.1 6 2 102
HCP160M-8 5.5 9.7 750 93.1 ≥ 0.95 3.1 6 2 110
HCP160L-8 7.5 13.2 750 93.7 ≥ 0.95 3.1 6 2 131
HCP180M-8 11 19.2 750 94.2 ≥ 0.95 3 6.6 2 175
HCP200L-8 15 26 750 94.7 ≥ 0.95 3 6.6 2 235
HCP225S-8 18.5 32 750 95.1 ≥ 0.95 3 6.6 1.8 280
HCP225M-8 22 38 750 95.4 ≥ 0.95 3 6.6 1.8 300
HCP250M-8 30 51.5 750 95.6 ≥ 0.95 2.9 6.6 1.8 380
HCP280S-8 37 63.5 750 95.8 ≥ 0.95 2.9 6.6 1.8 480
HCP280M-8 45 77 750 95.8 ≥ 0.95 2.9 6.6 1.8 560
HCP315S-8 55 94.5 750 95.9 ≥ 0.95 2.8 6.4 1.6 920
HCP315M-8 75 128.5 750 96 ≥ 0.95 2.8 6.4 1.6 990
HCP315L-8 90 153 750 96 ≥ 0.95 2.8 6.4 1.6 1083
HCP315L-8 110 188 750 96 ≥ 0.95 2.8 6.4 1.6 1180
HCP315L-8 132 226 750 96.1 ≥ 0.95 2.8 6.4 1.6 1250
HCP355M-8 160 275 750 96.1 ≥ 0.95 2.8 6.4 1.6 1910
HCP355M-8 180 308 750 96.1 ≥ 0.95 2.8 6.4 1.6 2020
HCP355L-8 200 343 750 96.1 ≥ 0.95 2.8 6.4 1.6 2080
HCP355L-8 250 428 750 96.1 ≥ 0.95 2.8 6.4 1.6 2150
HCP355L-8 280 480 750 96.1 ≥ 0.95 2.8 6.4 1.6 2230
HCP355L-8 315 540 750 96.1 ≥ 0.95 2.8 6.4 1.6 2300



Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 0

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 1

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 2

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 3

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 4



Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 5



Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 6

Motore sincrono a bassa tensione a magnete permanente (PMSM) serie HCP (1,5~11KW) 7
